PEM® Einpressbuchsen für Kunststoffe
| 3D-Daten verfügbar |
Download |
|---|---|

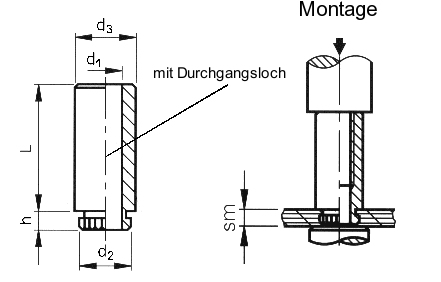

| Bestellbezeichnung | KFSE-3,6-6 |
| Durchgangsloch d1 +0,10/-0,08 | 3,6 mm |
| Loch-Ø im Kunststoff +0,08 0 |
5,40 mm |
| d2 ±0,08 | 5,87 mm |
| d3 ±0,13 | 7,14 mm |
| h max. | 1,53 mm |
| sm min. | 1,53 mm |
| Min. Randabstand bis Mitte Loch | 5,5 mm |
| L ±0,13 | 6 mm |
| Gewindetiefe tmin. | 6 mm |
| Werkstoff | Nichtrostender Stahl 18/8 (AISI 300) passiviert. |
| Einsatz | Für Printplatten und andere Kunststoffe (auch für Aluminiumguss und Magnesium) bis HRB 70. |
| Hinweis | Beim Einsatz in Printplatten mit durchplattierten Bohrungen ist das Lochmaß vor dem Durchkontaktieren um 0,13 mm (-0,03 mm) zu erhöhen. |
| Werkzeuge | Finden der Bestellnummern für PEMSERTER®-Werkzeuge (Stempel und Matrizen): Tooling Selector (EN) |
| Einpressmaschinen |
|
Technische Änderungen vorbehalten.
Belastungsangaben, Verarbeitungsempfehlungen sowie nicht genau tolerierte Maßangaben zum Bauteil müssen vor Serienfertigung für den jeweiligen Anwendungsfall angefragt werden.
