Übersicht Filtereinheiten

In-Line-Filter FIL-52-10 / FIL-53-10 In-Line-Filter für Druckventile bieten innerhalb eines Hydrauliksystems Schutz bis zu 350 bar. Sie werden auf der Druckseite einer Pumpe angebracht und schützen das System und die Wegeventile bis 10 Mikrometer Partikelgröße. Die Konstruktion verfügt über ein eloxiertes Aluminiumgehäuse für geringes Gewicht und ein konisches Sinterbronzeelement, das von einer Haltefeder in Position gehalten wird, wodurch ein ununterbrochener Fluss in Axialrichtung gewährleistet ist. Das serienmäßige 10 Mikrometer Bronzefilterelement ist einfach zu reinigen und zu ersetzen. Gehäuse: Eloxiertes Aluminium Maximaler Arbeitsdruck: 350 bar. Betriebstemperatur: 0 °C bis 100 °C

In-Line-Filter FIL-52T-10 / FIL-53T-10 Diese In-Line-Filter bieten bis zu 350 bar Schutz in Hydrauliksystemen und entsprechen in Design und Leistung den Filtermodellen FIL-52-10 und FIL-53-10 mit dem zusätzlichen Vorteil, dass das Element für die Reinigung und Auswechslung ausgebaut werden kann, ohne dass dabei die Verbindungen unterbrochen werden. Dies erfolgt durch den Zugang über die Filterdeckelverschraubung. Gehäuse: Eloxiertes Aluminium. Maximaler Arbeitsdruck: 350 bar. Betriebstemperatur: 0 °C bis 100 °C.

Filter FIL-HT-10-1 / FIL-HA-10-1 Dieser Filter bietet die Möglichkeit in zwei Flussrichtungen zu arbeiten. Das Filterelement besteht aus Sinterbronze. Durch zwei Rückschlagventile im Filter wird ermöglicht, dass der Filter für zwei Flussrichtungen eingesetzt werden kann. Gehäuse: Version FIL-HA-10-1 - eloxiertes Aluminium. Maximaler Arbeitsdruck: 350 bar. Betriebstemperatur: 0 °C bis 100 °C. Gehäuse: Version FIL-HT-10-1 - Stahl. Maximaler Arbeitsdruck: 800 bar. Betriebstemperatur: 0 °C bis 100 °C.



Filter FIL-NG6-10 Hier handelt es sich um einen Druckfilter, welcher speziell für NG6-Systeme ausgelegt ist. Eine Direktmontage auf einen HC3 ist möglich. Der Filter wird standardmäßig mit einer visuellen Schmutzanzeige und einem Filterelement ausgeliefert. Optional besteht die Möglichkeit, eine elektrische Schmutzanzeige statt der visuellen einzusetzen. das Filterelement besteht aus Sinterbronze und kann ohne großen Aufwand gewechselt werden. Gehäuse: Stahl. Maximaler Arbeitsdruck: 200 bar. Betriebstemperatur: 0 °C bis 100 °C. Technische Zeichnungen



Filtereinsatz FIL-KIT-10 für FIL-52-10 / FIL-53-10 FIL-52T-10 / FIL-53T-10 FIL-54-10 / FIL-HT-10-1 FIL-HA-10-1 / FIL-IA-10-1 FIL-IT-10-1

Filtereinsatz FIL-KIT-NG6-10 für FIL-NG6-10



Bezeichnung Anschluss Bestellbezeichnung P max. Baugröße/mm SW/mm 6-KT/mm Filter G 1/4" FIL-52-10 350 bar Ø 40,0 x 90,0 35,0/35,0 - Filter G 3/8" FIL-53-10 350 bar Ø 40,0 x 90,0 35,0/35,0 - Filter G 1/4" FIL-52T-10 350 bar Ø 54,0 x 81,0 35,0 38,0 Filter G 3/8" FIL-53T-10 350 bar Ø 54,0 x 81,0 35,0 38,0 Filter G 1/2" FIL-54-10 350 bar Ø 40,0 x 90,0 35,0/35,0 - Filtereinsatz G 1/4" / G 3/8" FIL-KIT-10 350 bar - - - Filter (Alu) G 1/4" FIL-HA-10-1 350 bar Ø 65,0 x 117,0 52,0/45,0 - Filter (Stahl) G 1/4" FIL-HT-10-1 800 bar Ø 65,0 x 117,0 52,0/45,0 - Filter (Alu) G 3/8" FIL-IA-10-1 350 bar Ø 65,0 x 117,0 52,0/45,0 - Filter (Stahl) G 3/8" FIL-IT-10-1 800 bar Ø 65,0 x 117,0 52,0/45,0 - Filter NG6 NG6 FIL-NG6-10 200 bar 209 x 50 x 46 - 19 Filtereinsatz NG6 NG6 FIL-KIT NG6-10 200 bar - - -

Bestellbeispiel: FIL-52-10

	A		FIL-52-10 FIL-HA-10-1 FIL-HT-10-1 FIL-52T-10 FIL-NG6-10		Hydrauliköl mit H 5606 Öltemperatur 40 °C

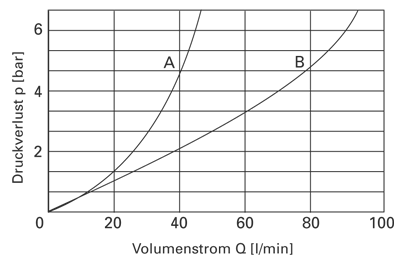

					Kennlinie:
	B		FIL-53-10 FIL-53T-10 FIL-IA-10-1 FIL-IT-10-1 FIL-54-10		Druckverlust in Abhängigkeit vom Volumenstrom
