Magna-Lok® Senkkopf 100°
| 3D-Daten verfügbar |
Download |
|---|---|
| Bestellbezeichnung | MGL100-B6-6 |
| Niet-Ø | 4,8 mm |
| Klemmbereich | 3,2 - 8,4 mm |

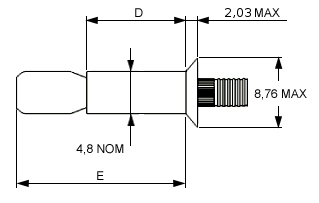

| Hülsenlänge D max. | 12,34 mm |
| Nietlänge E max. | 19,35 mm |
| Bohrloch-Ø | 4,9 - 5,1 mm |
| Zugkraft | 2.220 N |
| Scherkraft | 2.670 N |
| Werkstoff | Hülse: Aluminium (AIMg5) Dorn: Aluminium (AIZn5,5MgCu) |
Technische Änderungen vorbehalten.
Belastungsangaben, Verarbeitungsempfehlungen sowie nicht genau tolerierte Maßangaben zum Bauteil müssen vor Serienfertigung für den jeweiligen Anwendungsfall angefragt werden.
